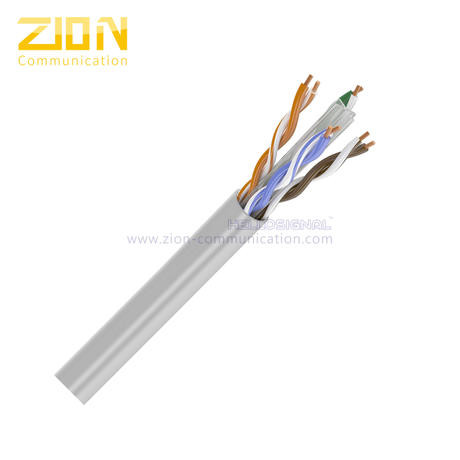

관리인들의 수: | 4개 쌍 | 타입: | U / utp cat6a cmp |
---|---|---|---|
재킷: | PVC-PLENUM | 색: | White/Grey/...... |
관리인: | 벌거벗은 구리 | 애플리케이션: | 원거리 통신, 네트워킹, Telecom/CATV의 광대역 연결, Telecommunication/CCTV/Computer |
단열재: | FEP | 기준 1: | ISO / 국제전기기술위원회 11801-1 Ed.1.0 |
기준 2: | ANSI/TIA-568-C.2 ANSI/TIA-568.2-D | 표준 3: | UL444、UL1581、UL1666、IEC60332-1、EN50399 |
지원: | 10Gbase-t、1000BASE-T | ||
하이 라이트: | U/UTP CAT6 네트워크 케이블,보호할 필요가 없는 CAT6 네트워크 케이블,PVC 충실 CAT6 네트워크 케이블 |

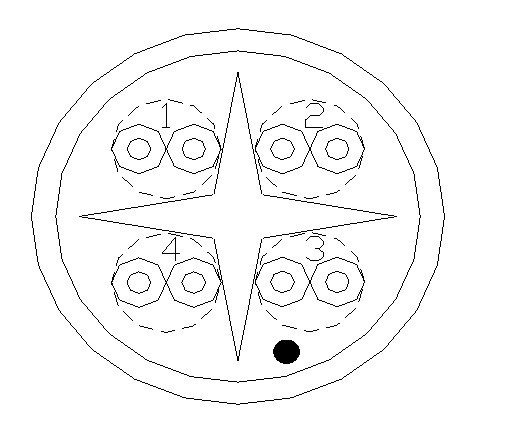

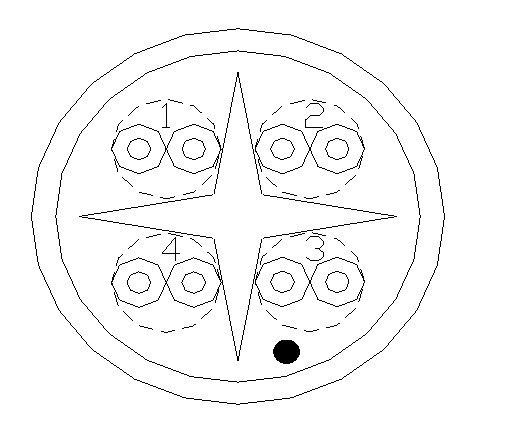

관리인 : | 0.575±0.005mm 단단한 나동선 | |||||
쌍 : | 4 쌍 | |||||
단열재 : | 1.02±0.05 밀리미터 FEP | |||||
단열재 색 : | 청백색 / 파랑, 오렌지빛 흰색 / 오렌지 | |||||
백녹색 / 그린, 갈색 하얀색 / 브라운 | ||||||
횡단면 | LSZH 또는 FEP 크로스 웹 | |||||
립코드 : | 케블라 | |||||
밖에 재킷 : | 6.5±0.3 밀리미터 PVC 충실 |
※ ILS : 내부 경도 가는 홈과 라운드 재킷
DC 저항 | <9.38 Ohms/100m @20C | |||||||
DC 저항은 불균형하게 합니다 | 20C에 있는 4% | |||||||
상호 커패시턴스 | 5.6 nF/100m | |||||||
고유 음향 임피던스 | 1 - 100 마하즈 : 100±15 오옴 | |||||||
100 - 200 마하즈 : 100±22 오옴 | ||||||||
200 - 500 마하즈 : 100±32 오옴 | ||||||||
맥스 주파수 | 500MHz | |||||||
전기 용량 착란 | 330 pF/100m | |||||||
NVP | 67% | |||||||
지연 스큐 | ≤ 45 ns/100m |
주파수 | RL (민.) | 삽입 손실 (맥스.) | 전달 지연 (맥스.) | 지연 스큐 (맥스.) | 다음의 (민.) | PS 다음의 (민.) | ELNEXT (민.) | PSELNEXT (민.) |
마하즈 | dB | dB/100m | ns/100m | ns/100m | dB | dB | dB/100m | dB/100m |
1 | 20.0 | 2.1 | 570.0 | 45.0 | 74.3 | 72.3 | 67.8 | 64.8 |
4 | 23.0 | 3.8 | 552.0 | 45.0 | 65.3 | 63.3 | 55.8 | 52.8 |
10 | 25.0 | 6.0 | 545.4 | 45.0 | 59.3 | 57.3 | 47.8 | 44.7 |
16 | 25.0 | 7.6 | 543.0 | 45.0 | 56.2 | 54.2 | 43.7 | 40.7 |
20 | 25.0 | 8.5 | 542.1 | 45.0 | 54.8 | 52.8 | 41.8 | 38.8 |
31.25 | 23.6 | 10.7 | 540.4 | 45.0 | 51.9 | 49.9 | 37.9 | 34.9 |
62.5 | 21.5 | 15.4 | 538.6 | 45.0 | 47.4 | 45.4 | 31.9 | 28.9 |
100 | 20.1 | 19.8 | 537.6 | 45.0 | 44.3 | 42.3 | 27.8 | 24.8 |
200 | 18.0 | 29.0 | 536.1 | 45.0 | 39.8 | 37.8 | 21.8 | 18.8 |
300 | 17.3 | 36.4 | 536.1 | 45.0 | 37.1 | 35.1 | 18.3 | 15.3 |
400 | 17.3 | 43.0 | 535.8 | 45.0 | 35.3 | 33.3 | 15.8 | 12.8 |
500 | 17.3 | 45.3 | 535.6 | 45.0 | 33.8 | 31.8 | 13.8 | 10.8 |
※Note : 위에서 말한 전송 성능 바위산 조건 하에 100M, 20±2C가 시험을 받았습니다.
마킹 | HELLOSIGNAL NO.7112305 U/UTP CAT6A 4PR 23AWG 구리 CMP...305M(1000FT) (또는 고객의 요구에 따라) | |||||||
내부 패키지 | 305m/Spool,305m/Reel (또는 고객의 요구에 따라) | |||||||
외부 패키지 | 컬러 박스, 팔레트 (또는 고객의 요구에 따라) | |||||||
배달 시간 | 정상적으로 25 일 후는 저장고를 받았습니다. | |||||||
브랜드 | HELLOSIGNAL® 또는 OEM |
